Ultralyd sonde / transduser
Funstions:
En medisinsk ultralydsonde er en enhet for overføring og mottak av ultralydbølger under ultralydstesting. Sondens ytelse påvirker direkte ultralydegenskapene og påvirker ultralydets deteksjonsytelse. Sonden som brukes i ultralydstesting er en transduser som bruker piezoelektrisk effekt av materiale for å realisere konvertering av elektrisk energi og lydenergi. Hovedkomponenten i sonden er skiven, som er et enkelt krystall- eller polykrystallinsk ark med piezoelektrisk effekt. Dens funksjon er å konvertere elektrisk og akustisk energi til hverandre.
Det finnes mange typer medisinske ultralyd sonder. Når det gjelder arbeidsmetodene deres, er det elektronisk skanning og mekanisk skanning. Førstnevnte inkluderer lineær matrise, konveks matrise og elektronisk faset matrise. Sistnevnte har en mekanisk viftetype (mekanisk sektorsonde). I mekanisk viftesonde har oscillator og roterende skanning blitt erstattet av roterende sonde på grunn av deres høye støy, enkel slitasje og dårlig bildekvalitet. Roterende vifte har fordelene med lav støy, ingen vibrasjon, lite overflatekontaktområde og god bildekvalitet. Den elektroniske fasede array-sektorsonden har fordelene med lite volum, lav vekt, høy oppløsning og kan vise to eller flere kanaler av M-type samtidig. Det nær synsfeltet til den elektroniske lineære matrisen er stor, og det er lett å observere forholdet mellom organene, men sonden er ubeleilig å betjene, og trenger et stort "lydvindu" som ikke er egnet for intercostal deteksjon. Vifteskanningen med konveks matrise har større nær synsfelt, større synsfelt, mindre kontaktflate mellom sonde og kroppsoverflate enn lineær matrise, enkel å betjene og er egnet for intercostal og bekkenskanning. Det er mest brukt i abdominal viscera undersøkelse.

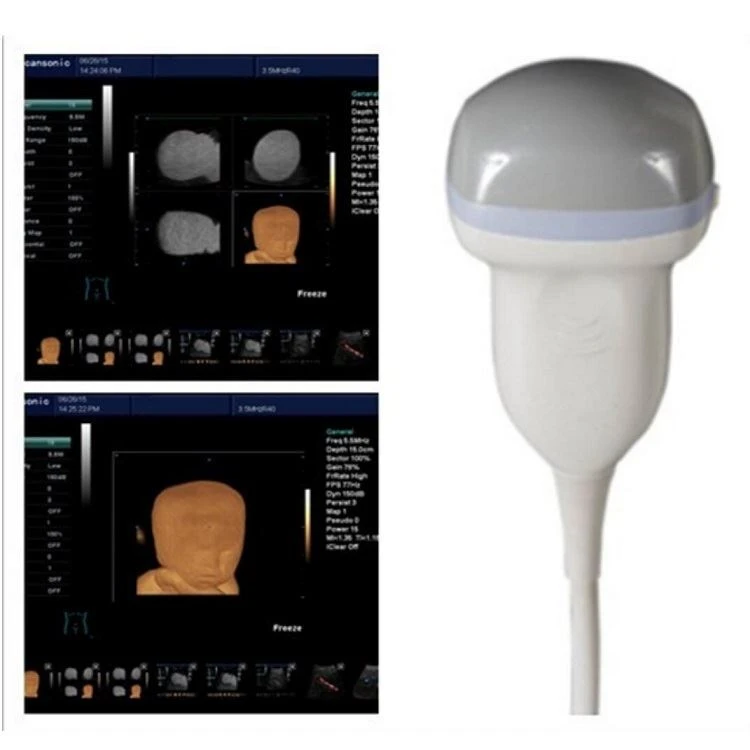

I medisinske sirkler refererer 4D-bilde til konseptet med å legge tid til det tredimensjonale bildet, det vil si dynamisk stereoskopisk bilde.
Da 4D-bildeforbedring ble brukt på stereoskopisk skanning, viste 4D foster ultralyd utmerket diagnostisk evne for subtile fosterhjernefeil og andre foster misdannelser. Spesielt ifølge professor Anders Selbings forskning kan 4D-bilder brukes til bedre å observere strukturen i fosterhjernen bak skallen nær feltet.
